五金零件（螺母、螺柱等）用法及代號說明
1. 盲孔螺柱電鍍后可能會(huì )殘留電鍍液在里面從而引發生銹, 螺柱越長越容易產生這種現象.
解決方法:盡可能與客戶協商使用通孔螺柱,或提醒電鍍商引起重視.
2. 型號說明:
BSO-440-8-ZI 盲孔螺柱
(SO-440-8-ZI為通孔螺柱)
五金零件最后處理(鍍鋅)
五金零件的長度(25.4*8/32=6.35mm)
螺紋代號(第四號英制芽,每英吋長有40個芽.
材料代號(盲孔普通鋼材)
材料說明:
螺柱類: SO表示鋼, SOS表示不銹鋼, SOA表示鋁材.

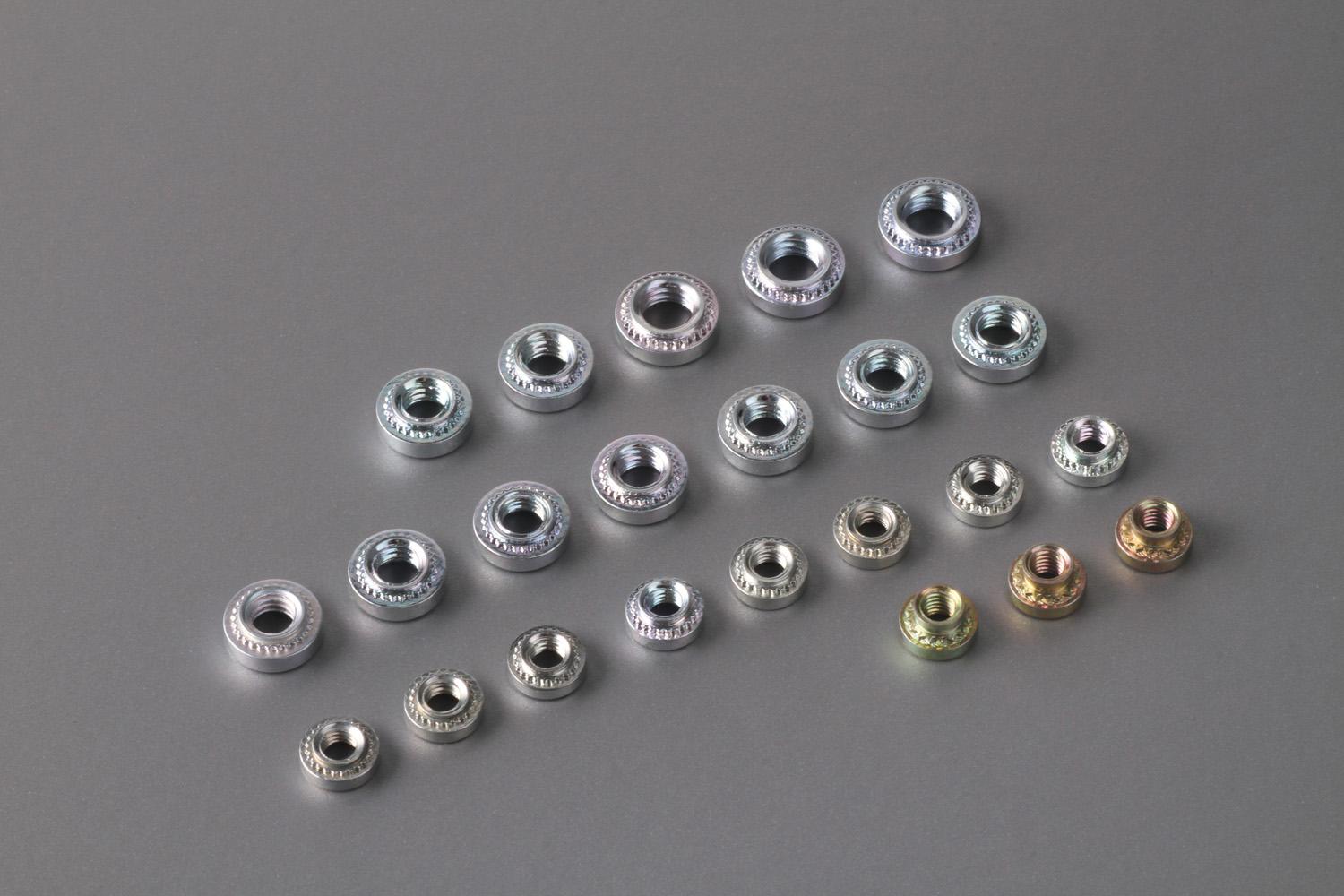

螺母類: S表示碳鋼, CLS表示不銹鋼,
CLA表示鋁材.
浮動螺母類:
AS表示碳鋼, AC表示不銹鋼.
LAS表示碳鋼, LAC表示不銹鋼.
螺釘類: FH表示鋼, FHS表示不銹鋼, FHA表示鋁材.
3. 3.5M3與M3的區別:都是M3的芽,但3.5M3的壁厚比M3大,即底孔不一樣.
螺柱6440與440的區別: 即6440的壁厚比440大.6440的底孔為&5.4而440的底孔為&4.2
4. 鋁材上鉚螺母容易松動,在工程圖面上應特別說明(如用扭力器測試).
5. 螺母壓入材料太淺或材料太薄均會(huì )導致松動.
6. 不同規格的螺母與最小板厚的對應關系:
|
螺母規格 代號 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
440 |
632 |
832 |
|
0 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1.2 |
|
|
|
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1.4 |
1 |
1 |
1 |
|
2 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
2.3 |
1.4 |
1.4 |
1.4 |
例: 螺母S-440-(2)-ZI的最小板厚是與代號(2)相對應的.
7.托盤類的常用五金零件)的底孔
彈簧螺釘: 型號:47-99-528-10 底孔為&6.50mm
型號:47-99-640-10 底孔為&6.50mm
型號:47-99-527-50 底孔為&5.40mm
把手轉軸: 型號:700-02691-01 底孔為&4.40mm (8/19/2000經模具課測試在工件的底孔上不用沖色拉孔)
靜電導軌: 型號:700-02776-01 半剪凸點直徑為&2.30mm, 高為0.8mm
靜電導軌有方向性應特別注意
五金零件類的底孔盡可能用模具或NCT加工.LASER加工的底孔留有微小的結點.
